12V、24V、48V、51.2V、76.8Vシステム用LiFePO4電圧チャート

ほとんどのバイヤーが見誤る電圧表

電圧は嘘をつく。.

大げさに聞こえるかもしれないが、バッテリー購入者が12.9Vの数値を適当なLiFePO4の電圧チャートと比較し、その数値が「低く見える」ためにパニックになるのを何度も見てきた結果、本当の問題はバッテリーではなく、電圧を燃料計のように売る業界のやり方だと私は学んだ。.

LiFePO4電圧チャートは有用ですが、バッテリーが静止しているのか、充電しているのか、放電しているのか、冷えているのか、温まっているのか、バランスが取れているのか、BMSで保護されているのか、インバーター、モーターコントローラー、コンプレッサー、ポンプ、DC-DCコンバーターなどの負荷がかかっているのかが分かっている場合に限ります。電圧がいつ測定されたかをインストーラが尋ねなければ、チャートには何の意味もありません。

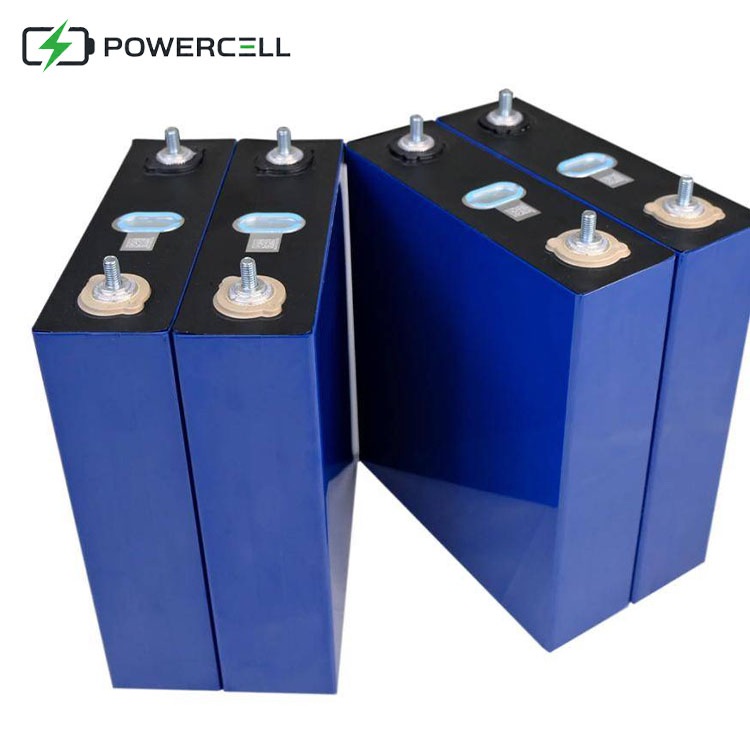

LFPまたはリン酸鉄リチウムとも呼ばれるLiFePO4は、化学式LiFePO4を使用し、公称セル電圧は約3.2Vです。そのため、“12V ”のLiFePO4バッテリーは通常、公称電圧12.8Vの4セル直列パック（4S）です。24Vパックは通常、公称25.6Vで8Sです。51.2Vバッテリーは通常16S。76.8Vバッテリーは通常24Sです。.

面倒なのは48Vだ。.

現場では、“48V LiFePO4バッテリー ”は公称48.0Vの15Sパックを意味することもあれば、多くのゴルフカート、ソーラー・インバーター、産業用コントローラーが同じマーケティング・バケツに住んでいるため、16S 51.2Vパックに対して緩く使われることもあります。そのため、真面目に購入する人は、ただ48Vのバッテリーを求めるべきではありません。直列数、充電電圧、BMSリミット、充電器プロファイルを尋ねてください。.

CoreSparkの商品構成は、その違いを明確にしている。 24V LiFePO4バッテリーオプション, 48Vゴルフカート用バッテリーパック, そして 51.2V LiFePO4 ゴルフカートバッテリーシステム どの「48Vクラス」のバッテリーも同じような挙動をするように装うのではなく、「48Vクラス」のバッテリーはすべて同じような挙動をするのだ。.

LiFePO4充電状態チャート：希望的観測ではなく静止電圧

このLiFePO4充電状態チャートは、実用的な静止電圧ガイドとして使用してください。静止とは、電圧が落ち着くのに十分な時間、バッテリーが意味のある充電や放電から切り離されていることを意味します。小さなシステムでは、30～60分で十分かもしれません。51.2Vや76.8Vの大型パックでは、特に高負荷の後では、もっと長いほうがいい。.

充電状態	シングルセル	12Vシステム 4S	24Vシステム 8S	48Vシステム 15S	51.2Vシステム 16S	76.8Vシステム 24S
100%	3.40V	13.60V	27.20V	51.00V	54.40V	81.60V
90%	3.35V	13.40V	26.80V	50.25V	53.60V	80.40V
80%	3.32V	13.28V	26.56V	49.80V	53.12V	79.68V
70%	3.30V	13.20V	26.40V	49.50V	52.80V	79.20V
60%	3.29V	13.16V	26.32V	49.35V	52.64V	78.96V
50%	3.27V	13.08V	26.16V	49.05V	52.32V	78.48V
40%	3.26V	13.04V	26.08V	48.90V	52.16V	78.24V
30%	3.25V	13.00V	26.00V	48.75V	52.00V	78.00V
20%	3.22V	12.88V	25.76V	48.30V	51.52V	77.28V
10%	3.00V	12.00V	24.00V	45.00V	48.00V	72.00V
0%	2.50V	10.00V	20.00V	37.50V	40.00V	60.00V

この表は、パックを床まで走らせる許可証ではない。診断ツールなのだ。.

その理由がここにある：リン酸リチウムの放電曲線が平坦であることは有名です。バッテリー大学の充電状態ガイドでは、リン酸リチウムの放電プロファイルは平坦であるため、電圧のみのSOC推定はバッテリーの中間域では困難であると指摘しています。もう一度読んでください。バッテリーの最も有用な部分は、電圧だけで推定するのが最も難しい部分でもあります： 充電状態を測定するバッテリー大学.

だから私は、安物のパネル電圧計よりも、クーロンカウントを備えた高品質のBMSを信頼している。しかし、BMSでさえも、誰も完全に充電したり、バランスを取ったり、パックを正しく設定しなければ、ドリフトする可能性がある。.

12V、24V、48V、51.2V、76.8Vパックの挙動が異なる理由

細胞の化学的性質は同じだ。システムリスクは違う。.

RVコンパートメントの12V LiFePO4バッテリーは、悪い充電習慣、サイズの小さいケーブル、低温充電、またはYouTubeの人が大丈夫だと言ったからという理由で2,000Wインバーターを追加したユーザーによって故障するかもしれません。76.8Vのゴルフカート用バッテリーは、加速スパイク、リジェネ電流、振動、コンタクターへのストレス、コントローラーとの互換性、BMS仕様書を読まずにガスカートのようなトルクを期待する顧客など、さまざまな悪用に直面します。.

そこで、いい加減な電圧表が危険なのだ。.

12VのLiFePO4電圧表の場合、実用的な質問は通常、“このバッテリーで冷蔵庫、照明、ウォーターポンプ、インバーター、DC負荷を一晩中動かすことができるか？”です。24Vシステムの場合、質問は効率と電流削減にシフトします。48Vや51.2Vバッテリーの場合は、インバーターとの互換性、ゴルフカート・コントローラー、ソーラー・ストレージ、充電電圧、通信などに話が移る。76.8Vパックの場合は、容量について話す前に、モーターコントローラー、充電器、BMS、ハーネス、ヒューズ、筐体、熱挙動について検討してほしい。.

鉛バッテリーを交換する場合、古典的なアンペアアワーの間違いを犯さないでください。100Ahの鉛バッテリーと100AhのLiFePO4バッテリーは、実際の負荷では同じ使用可能エネルギーを供給しません。コアスパークの 鉛蓄電池交換用12V LiFePO4バッテリーサイジングガイド は、使用可能なワット時、インバーター電流、充電器の互換性、BMSの制限、温度保護に重点を置くことで、この問題を解決している。.

計算は複雑ではない：

使用可能Wh＝公称電圧×Ah×使用可能放電深度×システム効率

12.8Vの100Ah LiFePO4バッテリーは、損失前におよそ1,280Whを蓄える。90%の放電深度を使用し、90%のインバータ効率を仮定すると、実用的なAC側のエネルギーは約1,036Whとなる。50%程度の使用可能容量を持つ12V 100Ahの鉛蓄電池は、インバーター損失前で約600Whとなる。.

全然違う。.

難しい部分負荷電圧、充電、BMSカットオフ

負荷時の電圧は静止時の電圧ではありません。これは、バイヤーが偽の問題を追って何時間も費やすところである。.

12VのLiFePO4バッテリーは、静止状態で13.2Vを示し、インバーターに大きな負荷がかかると12.7Vまで下がり、負荷がなくなると元に戻るかもしれません。これは自動的にバッテリーの不良を意味するものではありません。負荷が大きいか、ケーブルが細いか、端子が緩いか、温度が低いか、セルのバランスが悪いか、BMSが電流を制限している可能性があります。.

私は単刀直入なルールを持っている：1つの電圧測定値からLiFePO4パックを診断してはならない。.

バッテリー端子で測定する。次に負荷で測定する。次に充電中の電圧を測定する。次に充電器の電圧をチェックする。BMSデータがあれば、それを確認する。電圧降下がインバーターにのみ現れる場合は、セルのせいにする前に、ケーブル、ヒューズ、バスバー、端子のトルク、コネクターの品質を疑ってください。.

適切な充電器も重要です。典型的なLiFePO4セルは最大約3.65Vまで充電するので、4Sパックは約14.6V、8Sパックは約29.2V、16Sパックは約58.4Vの充電電圧を使うかもしれない。しかし、これらの値をやみくもにすべての製品に適用してはいけません。メーカーによっては、寿命を延ばしたり、ストレスを軽減したり、BMSの動作に合わせたりするために、意図的に充電上限を低くしている場合もあります。.

コアスパークの OEMおよびODM LiFePO4バッテリーパック機能 商用バイヤーにとって重要です。RV用、船舶用、フォークリフト用、ソーラー用、ゴルフカート用などの製品ラインを構築する場合、電圧は仕様書の1行に過ぎません。また、セルのマッチング、BMSのプログラミング、充電器のペアリング、端子のレイアウト、筐体の設計、ラベリング、輸出書類、生産の一貫性も必要です。.

セールス・コールで誰も望まない安全に関する会話

LiFePO4は、多くのリチウム化学物質よりも安全である。魔法ではありません。.

ロイター通信によると、昨年の世界のEV用バッテリーに占めるLFPの割合は48%で、マッコーリー銀行は、LFPがニッケル・コバルト・マンガン系化学物質よりも安価で安全なこともあり、2029年までに65%に増加すると予想している： LFP市場シフトに関するロイター通信. .LFPがEVからゴルフカート、ソーラー・ストレージ、フォークリフト、RV車、船舶用パックにまで広がっているのは、この傾向があるからだ。.

しかし、化学を宗教に変えるのはやめよう。.

米国エネルギー省の2024年エネルギー貯蔵安全戦略計画によると、LFPは熱安定性が高く、熱暴走は電気的、機械的、熱的乱用によって引き起こされると説明している。同報告書によると、米国では発行時点で10GW近いリチウムベースのユーティリティスケールエネルギーストレージが導入されている： DOEエネルギー貯蔵安全戦略計画.

2024年4月、『サイエンティフィック・リポーツ』誌は、32Ahのリン酸鉄リチウム・セルを使用し、機械的虐待を受けたリン酸鉄リチウム・バッテリーについて、故障時の力、電圧、温度を追跡した実験結果を発表した。専門家にとって重要なことは単純である：LFPはいくつかの化学物質に比べれば寛容だが、破砕、パンク、内部短絡、過充電、熱、パックの設計不良は依然として問題である： Scientific Reports LFPの熱暴走に関する研究.

だから、BMSの詳細も、テストプロセスも、エンクロージャーの格付けも、充電制限も、温度ポリシーも、文書もないバッテリーを “安全 ”として売る人がいたら、私はその場から立ち去る。.

プロのようにLiFePO4バッテリーの電圧チャートを読む

LiFePO4の電圧チャートを誤魔化さずに読む方法です。.

まず、システムのシリーズ数を確認する：4S、8S、15S、16S、24S。第二に、可能な限り休息後に測定すること。第三に、法廷の評決としてではなく、範囲として読み取り値をチャートと比較する。第四に、充電器の電圧を確認する。第五に、電圧をBMSのSOCデータと比較する。第6に、負荷時と休息時に測定値を繰り返す。.

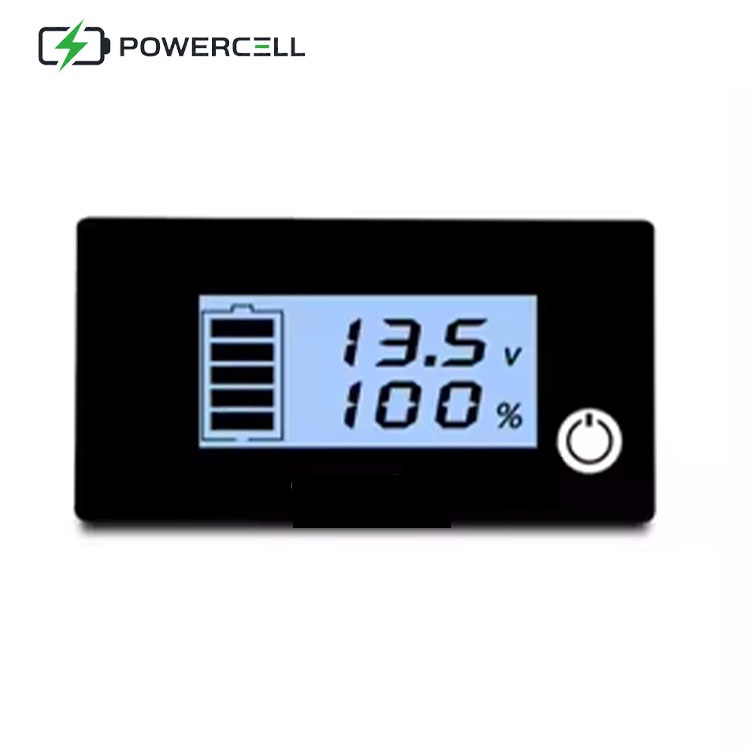

安い電圧計は数値を示す。プロの診断はその数値を説明する。.

12Vシステムの場合、放電カーブが平坦であるため、13.0V前後であれば広いSOC帯域をカバーできるかもしれない。24Vシステムの場合、わずかなセルレベルの違いが8つのセルに乗算される。48Vと51.2Vシステムでは、15Sと16Sを混同すると充電器のミスマッチにつながる。76.8Vシステムでは、電圧、電流、コンタクタ制御、コントローラーの限界が相互に影響し合うため、推測のコストが高くなる。.

ゴルフカートのコンバージョンでは、多くの「バッテリーの問題」がシステム設計の問題である。リチウムゴルフカートパックは、コントローラー、充電器、モーター需要、ダッシュアクセサリー、電圧減速機、および再ジェネ動作に適合しなければなりません。コアスパークの 48Vゴルフカート・バッテリー・カテゴリー そして 51.2Vゴルフカート・バッテリー・カテゴリー は、電圧クラスのオプションを比較するバイヤーにとって有用な内部ルートである。産業界のバイヤーにとっては 鉛蓄電池からリチウムフォークリフトへの転換チェックリスト フォークリフト・パックは、カウンターウェイト、デューティ・サイクル、充電ウィンドウ、そしてフリートのアップタイムを会話に持ち込むからだ。.

クイック診断表：電圧値から読み取れる実際の意味

症状	考えられる原因	最初にチェックすること
静止時の電圧は正常だが、負荷がかかると急速に低下する	大電流引き込み、ケーブルの弱さ、端子の緩み、BMSのサイズ不足	動作中のバッテリーと負荷の電圧を測定
バッテリーがフル電圧を示すが、突然停止する	BMS過電流、低温保護、ローセルカットオフ、インバランス	BMSイベントログとセルグループ電圧の読み取り
51.2Vバッテリーがフル充電されない	誤ったケミストリーまたは誤ったシリーズ数に設定されたチャージャー	充電器の出力、BMSの充電制限、パックの構成を確認する
SOCは高いところから低いところへ素早くジャンプする	電圧のみのSOC推定、未校正クーロンカウンター、フラットなLFP曲線	フル充電、バランス調整、SOC再校正（サポートされている場合
48V充電器がパックに合わない	15Sと16Sの混同	公称電圧、最大充電電圧、BMS設定の確認
負荷停止後にバッテリー電圧が回復	正常な電圧リバウンドまたは過度の電圧サグ	負荷電流、ケーブルサイズ、端子熱、電圧降下を比較する
寒さでパックが切れる	低温充電または放電保護	BMSの温度リミットと加熱オプションをチェックする
並列バッテリーは電流を均等に分配しない	ケーブルの長さ、抵抗、経年、SOC、または BMS の動作が不揃い	バッテリーのバランス、配線のマッチング、電流共有の検査

よくあるご質問

LiFePO4の電圧チャートとは何ですか？

LiFePO4電圧チャートは、測定された電圧を標準的なリン酸鉄リチウムセルまたはパックの静止時の電圧と比較することで、バッテリーの充電状態を推定する参照表です。バッテリーが充電しておらず、放電しておらず、温度が安定しており、パックが落ち着く時間がある場合に最も効果的です。.

チャートは完璧な燃料計ではありません。LiFePO4の電圧は、SOCの中間値の大部分で平坦なままなので、12Vバッテリーの13.1Vや51.2Vバッテリーの52.3Vは、広い使用可能範囲を表すことができます。電圧、BMSデータ、負荷挙動を一緒に使用してください。.

12VのLiFePO4電圧チャートの読み方は？

12VのLiFePO4電圧チャートは、4Sリン酸鉄リチウム電池の静止パック電圧とおおよそのSOC値を照合して読み取ります。約13.6Vは満充電に近く、約13.0Vは中間域に位置し、12.0Vは充電が非常に少ないことを示しています。.

インバーターが高負荷をかけているときや、充電器がまだ作動しているときは、12Vチャートを読まないでください。その数値は電圧降下や充電電圧によって汚染されています。主要な負荷を切り離し、待機し、端子で測定し、落ち着いた読みを比較する。.

48VのLiFePO4は51.2VのLiFePO4と同じですか？

なぜなら、48Vは公称電圧48.0Vの15Sパックを指し、51.2Vは通常公称電圧3.2Vのセルを使用した16Sパックを指すからです。充電器とBMSの設定が一致している必要があります。.

これは、ゴルフカート、ソーラー・ストレージ、産業用バッテリー・プロジェクトで問題となる。ある直列数用に意図された充電器は、別の直列数を充電不足または過充電にする可能性があります。公称電圧、最大充電電圧、カットオフ電圧、コントローラーの互換性を常に確認してください。.

満充電の51.2V LiFePO4バッテリーの電圧は？

フル充電された51.2VのLiFePO4バッテリーは、パックが16セルを直列に使用し、各セルが3.40V付近に落ち着く場合、通常、静止フル充電で約54.4Vになります。充電中は、充電器のプロファイルとBMSの制限によって、パックがより高く上昇する可能性があります。.

一部の充電器は、セルあたり3.65Vを基準に、16S LiFePO4パックで最大約58.4Vを目標としています。しかし、実用的なシステムの多くは、ストレスを軽減したり、メーカーの設定に合わせるために、より低い電圧で充電します。一般的なチャートではなく、バッテリーメーカーの充電仕様に従ってください。.

LiFePO4バッテリーの電圧が何時間もほとんど変わらないのはなぜですか？

リン酸鉄リチウム化学は、使用可能な容量範囲の大部分を通じて平坦な放電曲線を持つため、LiFePO4バッテリーの電圧は何時間もほとんど変わりません。この安定した電圧は機器に電力を供給するのに適していますが、電圧による充電状態の推定は正確ではありません。.

この平坦なカーブが、LiFePO4が負荷時に鉛蓄電池に比べて強く感じる理由の一つである。欠点は、診断があいまいなことです。正確なSOCが必要な場合は、シャントベースのモニターまたはスマートBMSデータを使用し、定期的にバッテリーをフル充電してバランスを取ります。.

LiFePO4の安全な最低電圧は？

LiFePO4の安全な最低電圧は、セル・メーカー、BMS設定、アプリケー ションによって異なりますが、多くのセルでは1セルあたり約2.5V を絶対的な下限カットオフ電圧としています。実際のシステムでは、深い放電はストレスになり、BMSシャットダウンの引き金になる可能性があるため、ユーザーは日常的に底に達するのを避けるべきです。.

12V 4Sパックの場合、各セル2.5Vで10.0V。51.2Vの16Sパックなら40.0V。これは緊急時の底値であり、日常的な動作目標ではない。通常運転が早めに止まるように、使用可能容量を設計する。.

最終的な感想チャートを使い、そしてシステムを検証する

LiFePO4の電圧チャートは、最終的な診断ではなく、良い出発点です。.

12V、24V、48V、51.2V、76.8Vのバッテリーシステムをサイジングする場合、電圧を単独の答えとして扱うのはやめましょう。直列数、充電器の電圧、BMSの定格電流、低温保護、ケーブルのサイズ、インバーターやモーターの負荷、コントローラーの互換性、実際のワット時需要などを確認してください。.

RV、海洋、ソーラー、ゴルフカート、フォークリフト、OEMバッテリープロジェクトでは、購入前に電圧、目標容量、負荷プロファイル、充電器モデル、設置スペース、予想されるデューティサイクルをCoreSparkにお送りください。CoreSparkの OEM/ODM LiFePO4バッテリーパックのサポート あるいは、まず関連するバッテリーカテゴリーを比較し、それから用途に合わせたパックを作ります。.
